9026X 기본 조정 방법

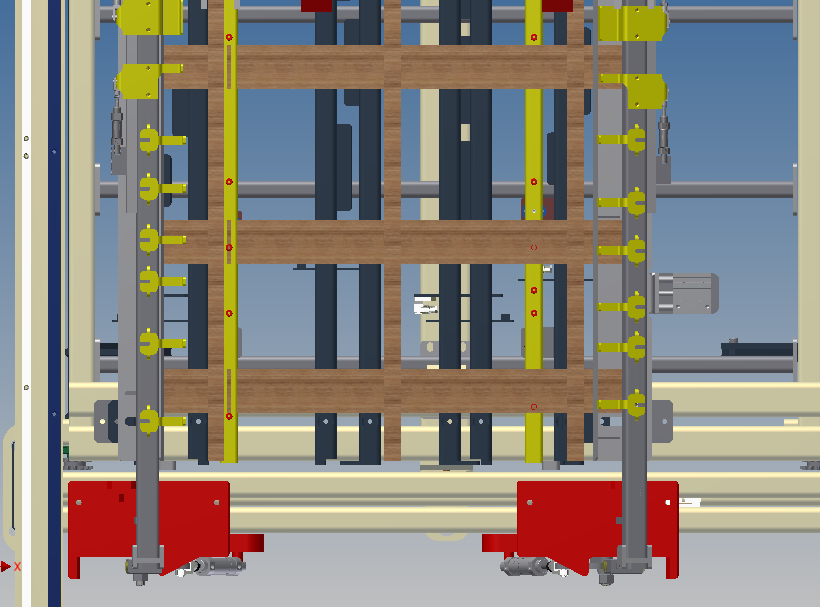

팔레트의 실제 크기에 따라 몰드와 네일건의 위치를 조정하십시오. 전기함 쪽 근처의 몰드와 네일건은 조정하지 않는 것이 좋습니다. 사양 조정 절차는 다음과 같습니다:

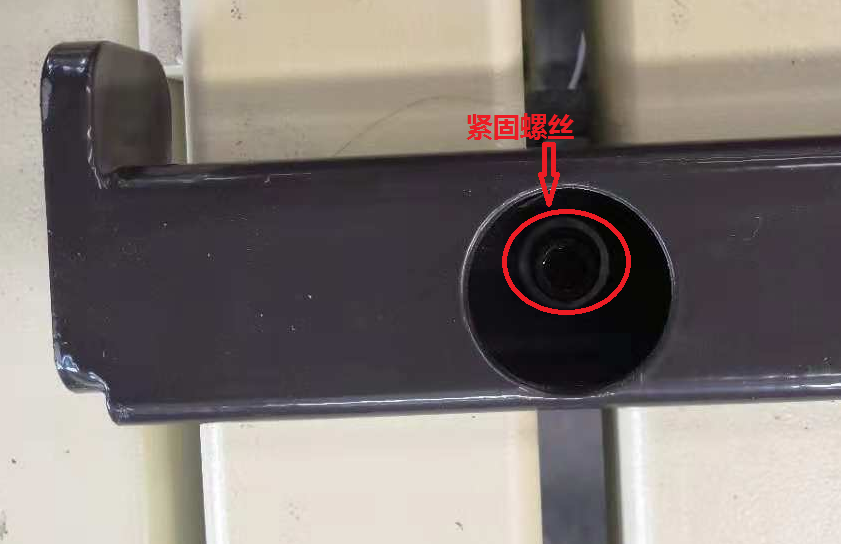

1. 몰드 양 끝의 고정 나사를 풀고, 몰드를 원하는 위치로 이동시킨 후 몰드가 수직으로 서 있고 비뚤어지지 않았는지 확인합니다.

2. 몰드 위치 조정 후 나사를 단단히 조입니다.

3. 종방향 빔을 몰드에 놓은 후 목재 고정 버튼을 눌러 종방향 빔을 고정합니다. 이때 종방향 빔 베이스의 위치 결정판이 올라오며, 베이스 플레이트를 몰드 안에 삽입하게 됩니다.

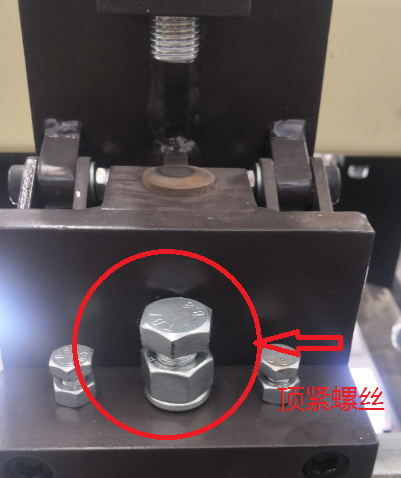

4. 주 전기 캐비닛의 오버헤드 크레인 스위치를 "수동"으로 설정한 후, 제어판의 "크레인 전진" 버튼을 눌러 크레인이 팔레트 가장자리 근처로 이동하도록 합니다. 그런 다음 네일건 브라켓 상단과 네일건 전면부의 고정 나사, 그리고 네일 매거진 상단의 고정 나사를 풉니다. 네일건과 네일 매거진의 위치를 조정하여 네일건 노즐이 팔레트의 종방향 빔 중심과 정렬되도록 합니다. 조정 후 나사를 다시 조입니다.

5. 네일건 높이 조정:

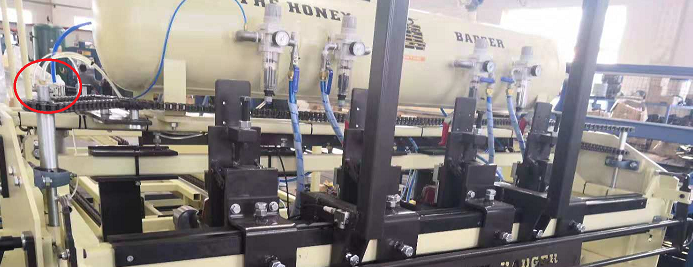

(1) 크레인 양쪽에 있는 핸들 볼트를 풉니다. 납품 시 제공된 도구를 사용하여 도면과 같이 회전시킵니다. 시계 방향으로 회전하면 높아지고, 반시계 방향으로 회전하면 낮아집니다. 네일건의 보호 커버가 팔레트의 하판에 가까워지도록 조정한 후, 핸들 볼트를 다시 조입니다.

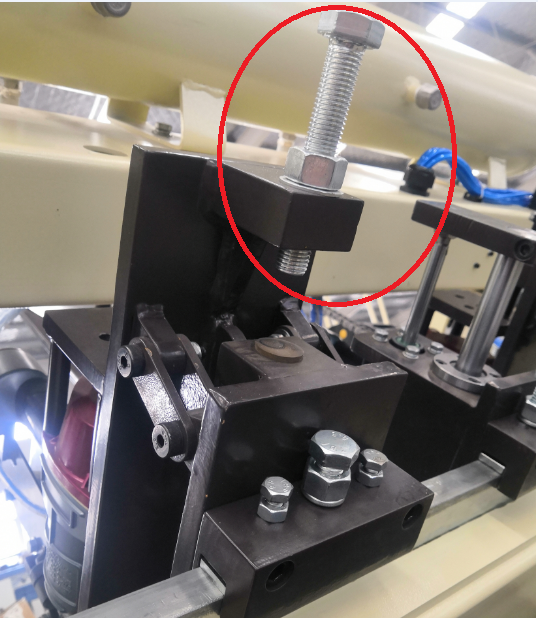

(2) 최고 위치까지 들어올려도 네일건이 필요한 위치에 도달하지 못하는 경우, 도면과 같이 네일건 브래킷의 상단 볼트를 조정하십시오. 네일건을 올리려면 시계 방향으로, 내리려면 반시계 방향으로 회전하십시오. 조정 후 고정 나사를 조여주십시오.

참고: 네일건을 조정한 후 크레인을 한 번 앞뒤로 움직여 네일건과 역방향 네일 홈이 몰드와 간섭되는지 확인하십시오.

6. 네일링 시작:

(1) 제어판의 스위치를 "자동"으로 설정하고, "네일 서보 리셋"을 누른 후 크레인이 제자리(제로 위치)로 돌아오면 패널 준비를 하십시오. 크레인의 "네일 시작" 버튼을 눌러 작업을 시작하십시오.
(2) 네일링 작업 중 예기치 못한 상황이 발생할 경우 크레인 전면에 있는 비상 "일시정지" 버튼을 누르십시오. 문제 해결 후 리셋 버튼을 눌러 장비 가동을 재개하십시오.
(3) 비상 정지 버튼이 눌렸을 경우, 상황 처리 후 크레인을 제로 위치로 리셋하고 팔레트 생산을 다시 시작해야 합니다.
