자동 180° 회전 스테이션을 통해 수동 뒤집기 작업 없이 최대 길이 3,800 mm의 미국식 스트링거 팔레트를 제작합니다.
야스카와 서보 모터, 지멘스 제어 시스템, 배너 센싱 기술. 효율성 40% 향상.
전압 호환성
현지 전력 공급에 맞춰 최대 480V까지 전압 설정 가능 (50/60Hz 시장 대응).
SF9026C 회전 스테이션 탑재 스트링거 팔레트 타설 기계 — 초장형(최대 3,800mm), 180° 자동 회전, +40% 효율 향상
대부분의 기계가 처리할 수 없는 최대 3,800mm 길이의 초장형 스트링어 팔레트를 제작하세요. 자동 180° 회전 스테이션은 팔레트를 자동으로 뒤집어 위험한 수작업 뒤집기와 노동력을 대체합니다.
지멘스 PLC, 야스카와 서보, 배너 센싱, 에어택 + SMC 공압 장치, 에버윈 네일러, 18톤 중량 프레임
[ 맞춤 견적 요청 ]
|
파라미터 |
사양 |
|
모델 |
SF9026C (회전 스테이션 탑재 스트링어 팔레트 네일링 기계) |
|
팔레트 유형 |
미국식 스트링어 팔레트 |
|
팔레트 길이 |
1,200–3,800mm (초장축; 맞춤형 최대 약 4,000mm) |
|
팔레트 너비 |
750–1,300mm |
|
회전 스테이션 |
자동 180° 롤러 클램프 회전 |
|
생산성 |
약 200–250개/8시간 교대 근무 |
|
운전자 |
2–3개(팔레트 스타일에 따라 다름) |
|
효율성 |
수작업 대비 +40% |
|
네일 유형 |
N70/N80(설정 가능) |
|
PLC |
지멘스 |
|
HMI |
지멘스 |
|
세르보 드라이브 |
Yaskawa (일본) |
|
공압 |
AirTac + SMC |
|
타카기 |
최대 (일본 ) |
|
센서 |
Banner(미국) |
|
총출력 |
약 10kW |
|
공기 압력 |
0.6 – 0.8 MPa |
|
기계 차원 |
25,000 × 3,000 × 2,700 mm |
|
기계 무게 |
~18,000 kg |
|
강철 프레임 |
Q235 / Q345 |
|
전압 |
최대 480V까지 구성 가능 |
|
인증 |
CE 인증 · ISO9001 |
|
보증 |
12개월(나일러 및 마모 부품 제외) |
|
서비스 수명 |
10~15년 |
|
리드 타임 |
3~8개월(구성에 따라 다름) |
대부분의 스트링어 기계에서는 작업자가 반제품 팔레트를 수동으로 뒤집어 반대쪽을 못 박는데, 이는 속도가 느리고 실제 부상 위험이 높습니다. SF9026C는 이를 자동화합니다: 롤러 기반 클램핑 시스템이 팔레트를 고정한 후 180° 회전시켜 기계가 수동으로 뒤집지 않고도 양면을 모두 못 박을 수 있습니다.
1.18톤 중량 프레임: Q235/Q345 강재 프레임 위에 약 18,000kg의 중량을 지닌 구조로, 휘어짐이나 이탈 없이 초장형 팔레트 제작이 가능함
2.프리미엄 제어 및 구동 시스템: 지멘스 PLC + 지멘스 HMI + 야스카와 서보 — 산업용 수준의 정밀 제어 및 위치 결정
3.프리미엄 센싱 및 공압 시스템: 배너(Banner, 미국) 센서 및 에어택(AirTac) + SMC 공압 장치 — 교대 근무 내내 신뢰성 있는 작동
4.10~15년 서비스 수명: CE 인증 완료, 1년 보증, 평생 원격 기술 지원
1.최대 3,800mm 초장형 규격: 일반 기계로는 제작할 수 없는 긴/초장형 스트링어 팔레트(1,200–3,800mm) 전용 설계
2.자동 180° 회전 스테이션: 수동 뒤집기 작업을 대체하여 안전성과 속도를 높이며, 40% 효율 향상의 핵심 요소

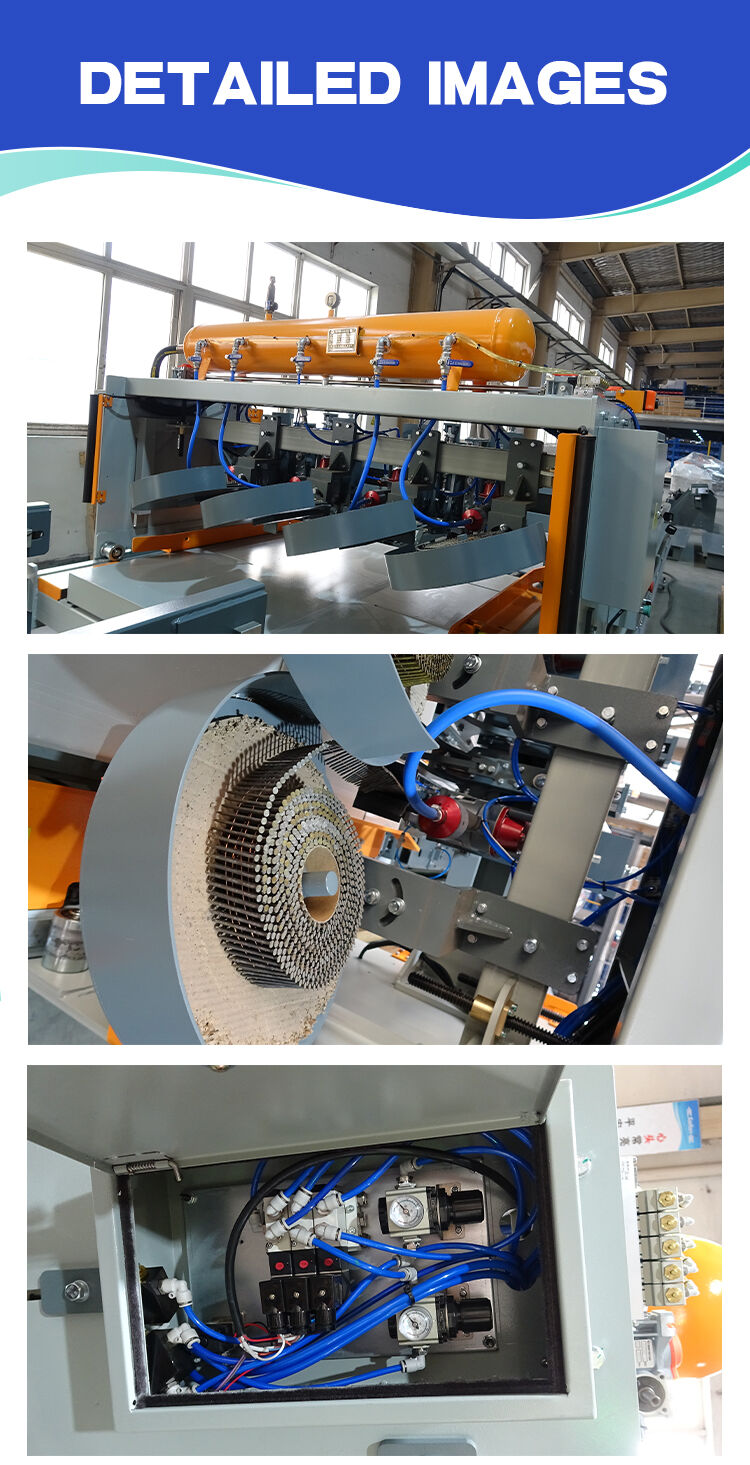

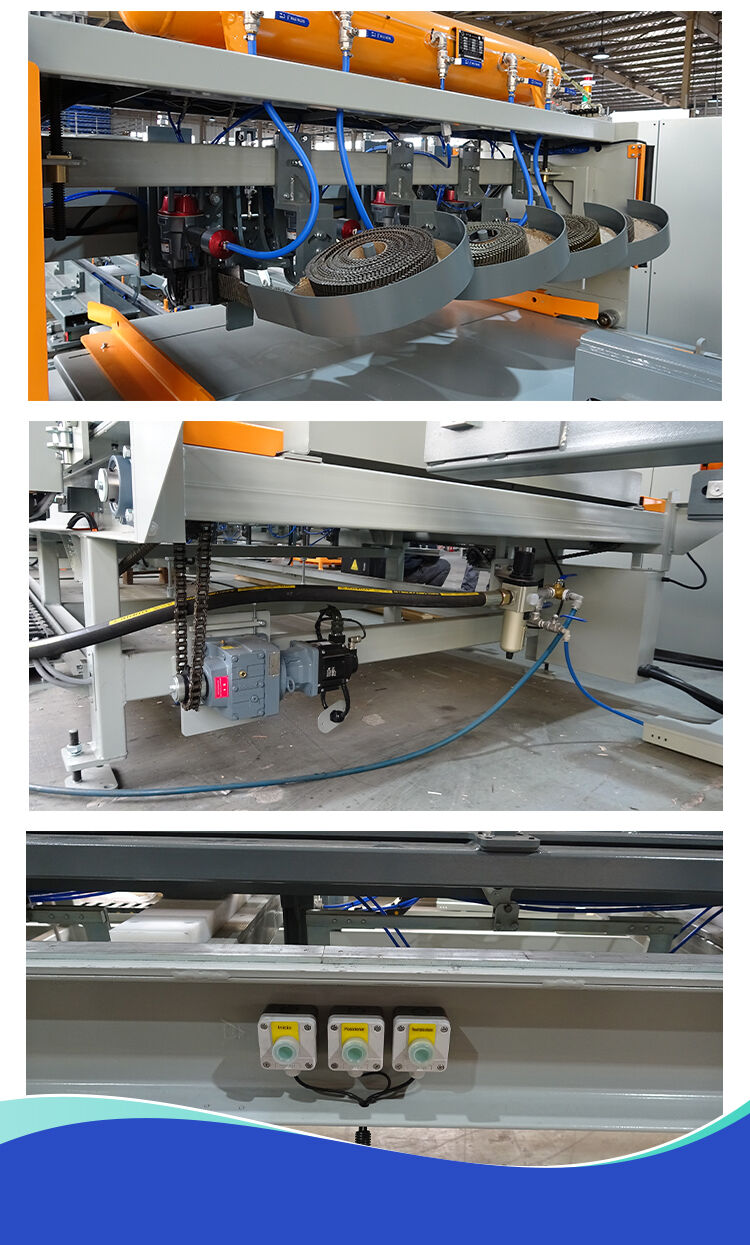

3.프리미엄 구성 부품: 지멘스 PLC 및 HMI, 야스카와 서보, 배너 센서, 에어택(AirTac) + SMC 공압 장치, 에버윈(Everwin) 못 박이기 장치
4. 유연한 못 박기: N70/N80 못 사용 가능, 설정 가능.
5. 귀사 시장에 맞게 구성 가능: 최대 480V까지 전압 설정 가능.
6. 중형급 및 검증된 성능: 18톤 프레임, 10~15년 수명, 전 세계 500곳 이상의 고객.

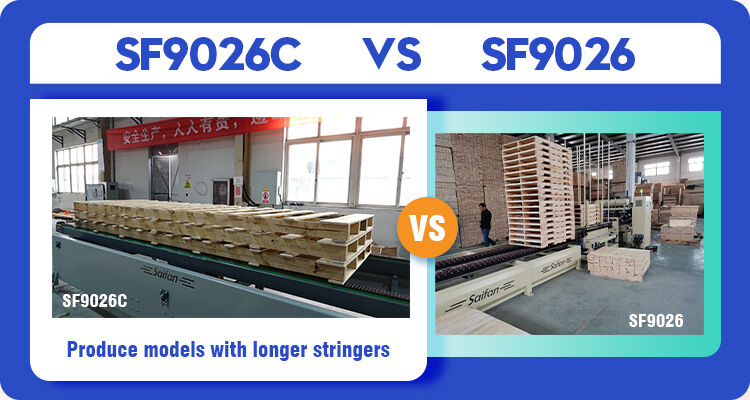

SF9026C는 최대 3,800mm 길이의 초장형 팔레트를 제작하며, 자동 회전 스테이션을 통해 수동 뒤집기 작업을 완전히 제거합니다 — 이는 새로운 수익 창출 기능과 더불어 40%의 효율 향상을 실현합니다.
|
항목 |
수동/표준 기계 |
HICAS SF9026C |
|
최대 팔레트 길이 |
~1,300mm |
최대 3,800mm |
|
팔레트 뒤집기 |
수동식(느림, 부상 위험) |
자동 180° 회전식 |
|
효율성 |
기준선 |
+40% |
|
서보/제어 |
다르다 |
야스카와/지멘스 |
|
센서/공압 장치 |
다르다 |
배너/에어택 + SMC |
|
프레임 |
더 가벼운 |
18톤 Q235/Q345 |
|
서비스 수명 |
— |
10~15년 |
이것이 당신에게 의미하는 바:
장비 가격은 공개하지 않으며, 초장형 버전은 맞춤형 프레임이 필요하기 때문입니다. 맞춤형 견적은 24시간 이내에 제공됩니다.
[ 맞춤형 ROI 견적 요청 ]
Q: SF9026C는 최대 길이가 얼마인 팔레트를 제작할 수 있나요?
A: 1,200–3,800 mm, 맞춤 제작 시 약 4,000 mm까지 가능 — 대부분의 기계가 생산할 수 없는 초장형 팔레트입니다.
Q: 로터리 스테이션(Rotary Station)이란 무엇인가요?
A: 팔레트를 자동으로 180° 뒤집어 양면 못 박기를 수행하는 롤러 클램프 스테이션으로, 수작업 뒤집기 방식을 대체하여 안전성을 향상시키고 40%의 효율 증가를 달성합니다.
Q: 초장형 버전은 어떻게 구성되나요?
A: 3,800 mm 팔레트용으로 프레임을 연장하고 핵심 부품을 맞춤화합니다.
Q: 생산 속도는 얼마인가요?
A: 8시간 교대 근무 시 약 200~250 팔레트, 팔레트 스타일에 따라 2~3명의 운영자 필요.
Q: 어떤 구성품을 사용합니까?
A: 지멘스(PLC 및 HMI), 야스카와 서보 모터, 배너 센서, 에어택(AirTac) 및 SMC 공압 장치, 에버윈 네일러.
Q: 전압은 얼마입니까?
A: 최대 480V까지 설정 가능.
Q: 납기 기간은 얼마입니까?
A: 구성에 따라 3~8개월 소요.
Q: 지불 조건은 어떻게 되나요?
A: 선금으로 T/T 30%, 현금영수증(LC at sight), 싱오슈어(SINOSURE) 지원 가능.
