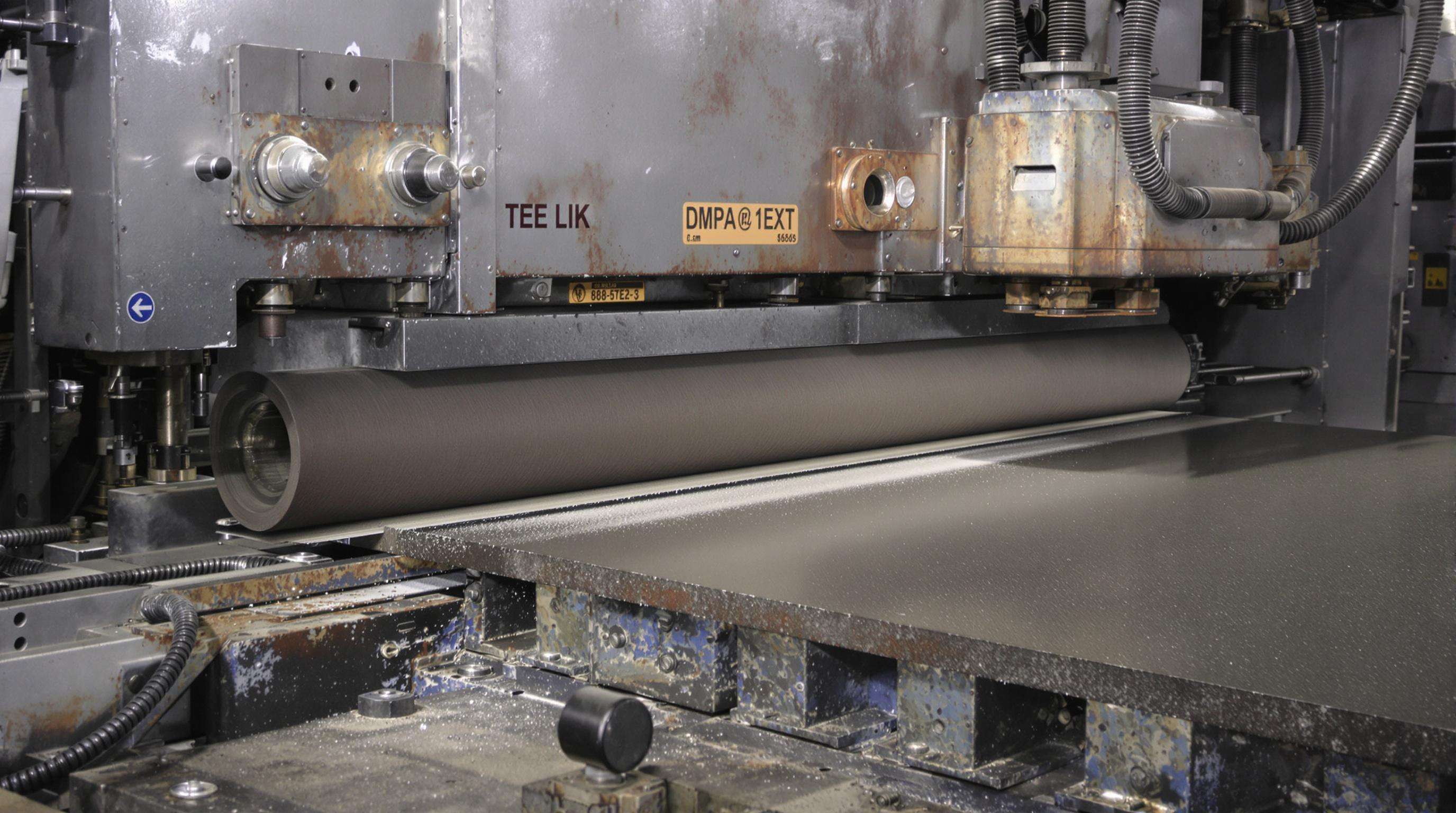

Die Metall-Breitschleiftechnologie verwendet kontinuierliche Schleifbänder, um in industriellen Anwendungen eine präzise Oberflächenbearbeitung zu erreichen. Diese automatisierten Systeme übertrumpfen manuelle Methoden durch motorisierte Förderbänder und einstellbare Druckmechanismen, die eine gleichmäßige Abtragsrate gewährleisten – besonders effektiv für Edelstahl, Aluminiumlegierungen und Gusseisen.
Hauptkomponenten umfassen:
- Schleifbänder (24–320 Korn) angepasst an Metallart und Oberflächenanforderungen
- Kontaktwalzen (5–30 psi), die wärmungsbedingtes Verziehen minimieren
- Förderanlagen (10–50 Fuß/Minute), die eine gleichmäßige Schleifwirkung sicherstellen
Aluminiumoxid-Bänder eignen sich gut für allgemeine Entgratungsarbeiten, während Zirkonia-Aluminium-Blends für gehärtete Stähle geeignet sind. Moderne Maschinen verfügen über Frequenzumrichter (VFDs), um die Bandgeschwindigkeit (500–3.500 SFPM) an empfindliche oder dichte Metalle anzupassen.
Effizienz ergibt sich aus dem gleichzeitigen Materialabtrag und der Oberflächenveredelung – z. B. das Entfernen von 0,2 mm Walzhaut bei gleichzeitiger Erreichung einer Rauheit von Ra 3,2 μm in einem Arbeitsgang. Diese Doppelfunktion macht Schleifbänder für breite Metallanwendungen unverzichtbar in der Hochdurchsatz-Metalloberflächenfertigung.

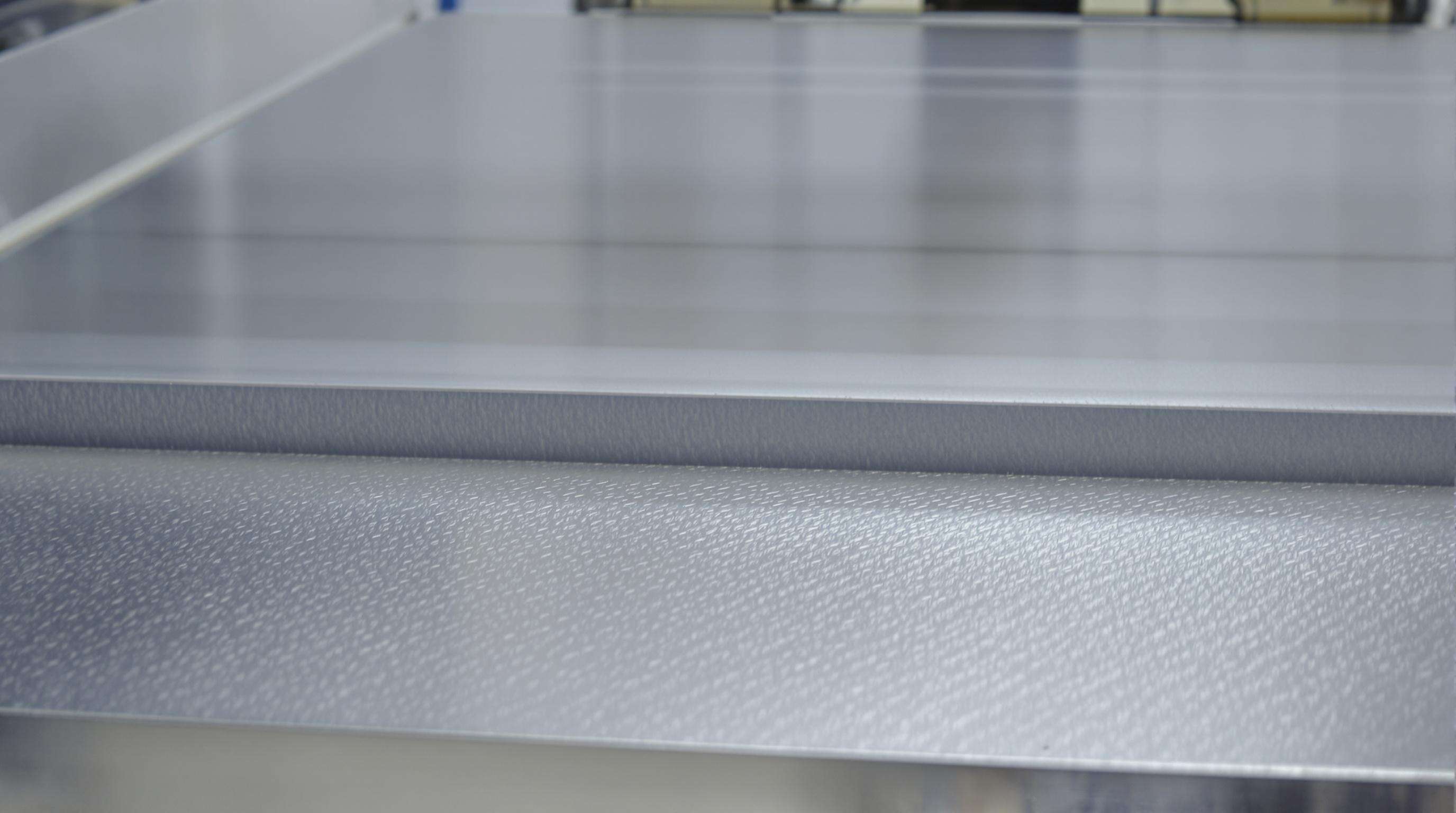

Oberflächenveredelung Anwendungen für Metall-Bandschleifmaschinen
Diese Systeme bieten eine Präzision von ±0,02 mm für industrielle Komponenten und ersetzen manuelles Polieren und Schleifen.
Erreichen von Spiegelfinishs auf Edelstahl
Mehrere Schleifgänge (60er Körnung Zirkonia bis 120er Körnung Keramik) erzielen Oberflächen mit Ra 0,1 μm. Nicht-gerichtete Schleifköpfe eliminieren Polierartefakte, während Modelle mit Kühlmittelzufuhr eine Verfärbung verhindern – entscheidend für medizinische und architektonische Anwendungen.
Präzise Entgratung von Aluminiumkomponenten
Für Teile mit einer Dicke unter 3 mm verhindern einstellbare Plattendrücke (5–30 psi) und Schleifbänder mit 80er Korngröße das Verziehen der Materialien, während Kanten gefast werden. Automatisierte Systeme bearbeiten über 1.200 Luftfahrtverbindungselemente/Stunde mit einer Fehlerquote von 99,8 %, was besser ist als manuelle Verfahren (15 % Nacharbeitungsrate).
Entfernung von Walzhaut mit Metall-Flachschleifmaschinen
Diese Systeme entfernen 0,2–0,5 mm pro Durchgang, bei ausjustierbaren Vorschubgeschwindigkeiten (1–15 m/min) und druckempfindlichen Andruckrollen. Dabei wird zwischen aggressiver Bearbeitung und Schutz des Grundmaterials abgewogen.
Auswahl der Schleifbänder für oxidierte Oberflächen
Schleifbänder aus keramischem Aluminiumoxid zersetzen Eisenoxide 63–78 % schneller als Zirkonia-Schleifmittel (Ponemon 2023). Stufenweise Kornstrategien optimieren die Ergebnisse:
- 60–80 Korn : Zerbrechen der Walzhaut
- 120–150 Korn : Oberflächenhomogenisierung
- 220+ Körnung : Vorbehandlungsveredelung
Offene Kornstruktur reduziert die Wärmestauung um 40 % und verhindert Verformungen bei dünnen Materialien.
Produktivitätsvergleich
Automatisierte Systeme bearbeiten 18–22 m²/Stunde (im Vergleich zu 6–8 m²/Stunde manuell) und senken die Arbeitskosten um 55 %. Konturverfolgung führt Kantenbearbeitungen 2,3-mal schneller aus, mit einer Radiusgenauigkeit von ≤0,1 mm, wodurch Nacharbeit um 34 % reduziert wird.
Oberflächenvorbereitung durch Metall-Flachband-Schleifmaschinen
Diese Systeme erreichen die von SSPC vorgeschriebene Rauheit Ra 2,0–3,5 µm für optimale Lackadhäsion.
Oberflächenprofilierung für optimale Lackhaftung
Gestufte Körnungen erzielen eine um 92 % bessere Haftung als unbehandelte Oberflächen (Korrosionsstudie 2022). Automatisches Schleifen gewährleistet gleichmäßige Ergebnisse mit einer Konformität von 95 % zu den ASTM D3359 Kreuzschnittstandards durch Regelkreis-Druckkontrolle.
Fallstudie: Vorbehandlung von Automobilteilen
Ein Bremszangen-Lieferant reduzierte Delamination um 40 % durch den Einsatz von Zirkonia-Aluminium-Oxid-Bändern mit 120er Körnung (2,8 Ra-Profil). Inline-Profilometer verkürzten die Vorbehandlungszeit um 20 % durch Echtzeit-Überprüfung.
Bearbeitung komplexer Metallgeometrien
Profilieren von Gusseisenteilen
Oszillierende Kontaktrahmen halten 8–12 psi auf gekrümmten Oberflächen aufrecht, verhindern Kantenausbrüche und erzielen Ra 0,8–1,6 μm Oberflächen für Hydraulikdichtungen.
Kantenverrundung bei der Titanfertigung
Zirkonia-Aluminium-Oxid-Bänder (60–80 Körnung) erzeugen gleichmäßige Radien von 0,5–1,2 mm an Turbinenschaufeln und reduzieren Spannungskonzentrationen um 40 %. Laserprofilometer gewährleisten die Einhaltung von AS9100.
Industrielles Paradoxon: manuelles vs. automatisches Metallschleifen
Kostenanalyse für Kleinserienfertigung
Automatisierte Systeme ($180.000–$450.000) reduzieren die Kosten pro Bauteil um 62 % bei Serien von lediglich 500 Einheiten durch 94 % Materialausnutzung und entfallene Rüstzeiten.
Genauigkeitskompromisse im künstlerischen Metallhandwerk
Händisches Schleifen ist bei Abweichungen von <0,1 mm in dekorativen Arbeiten überlegen, doch automatisierte Systeme reproduzieren 87 % der manuellen Strukturierung. Freie Konturen über 45° bevorzugen weiterhin manuelle Methoden (2,3-mal mehr Detailgenauigkeit).
FAQ
Welche Metalle können mit der Schleifbandtechnik bearbeitet werden?
Die Schleifbandtechnik eignet sich zur Bearbeitung von Metallen wie Edelstahl, Aluminiumlegierungen und Gusseisen.
Welche Vorteile bieten Metallschleifbänder im Vergleich zu manuellen Methoden?
Metallschleifbänder gewährleisten konstante Materialabtragsraten, verbesserte Oberflächenveredelung und sind in der Durchsatzleistung effizienter als manuelle Methoden.
Wie wirkt sich die Auswahl des Schleifbands auf den Schleifprozess aus?
Die Auswahl des Schleifbands ist entscheidend, um optimale Ergebnisse zu erzielen. Zirconium-Aluminium-Gemische sind beispielsweise für gehärtete Stähle geeignet, während keramische Aluminiumoxid-Bänder auf oxidierten Oberflächen effektiv sind.
