1. Transporte de la máquina
Al manipularla con una carretilla elevadora, asegúrese de que su capacidad de carga sea suficiente. El ancho de las horquillas debe coincidir con la base de la máquina; las horquillas deben sobresalir más allá del cuerpo. Evite daños en la superficie o impactos contra la base.
2. Instalación de la máquina

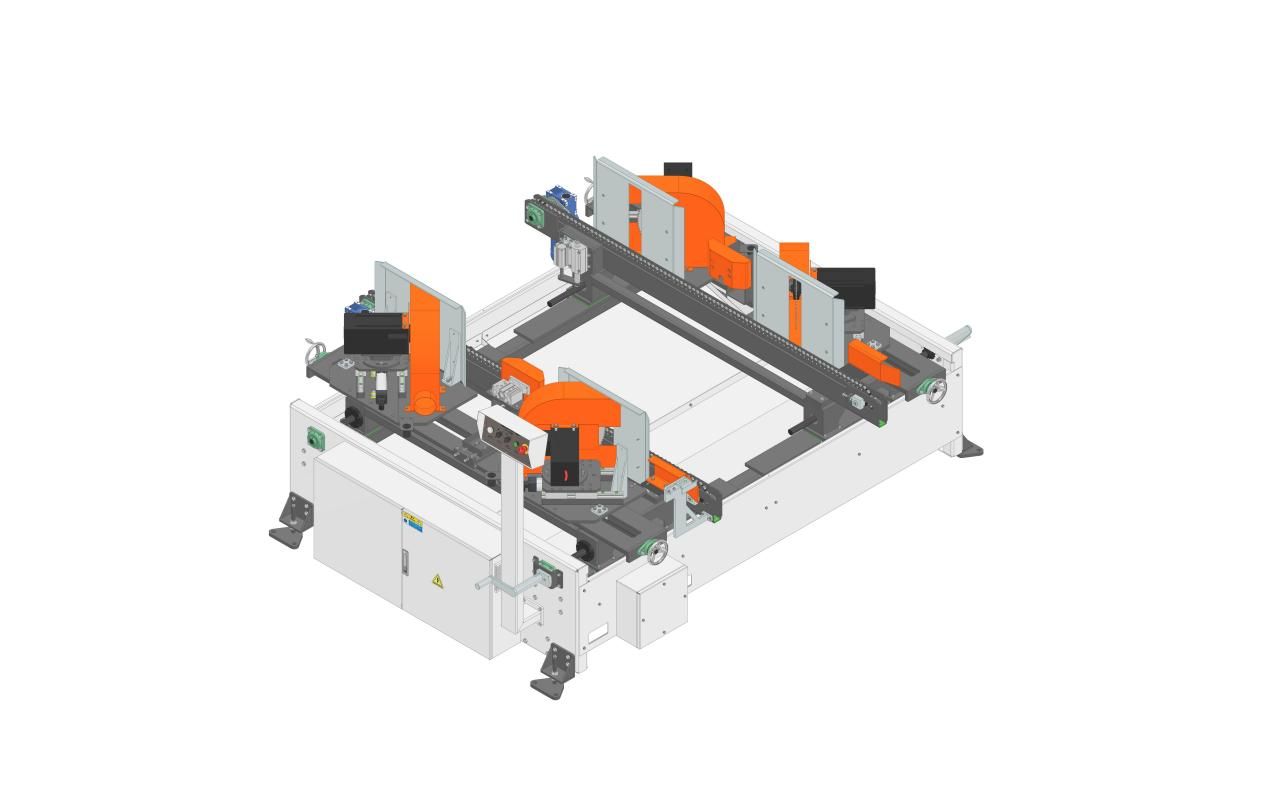

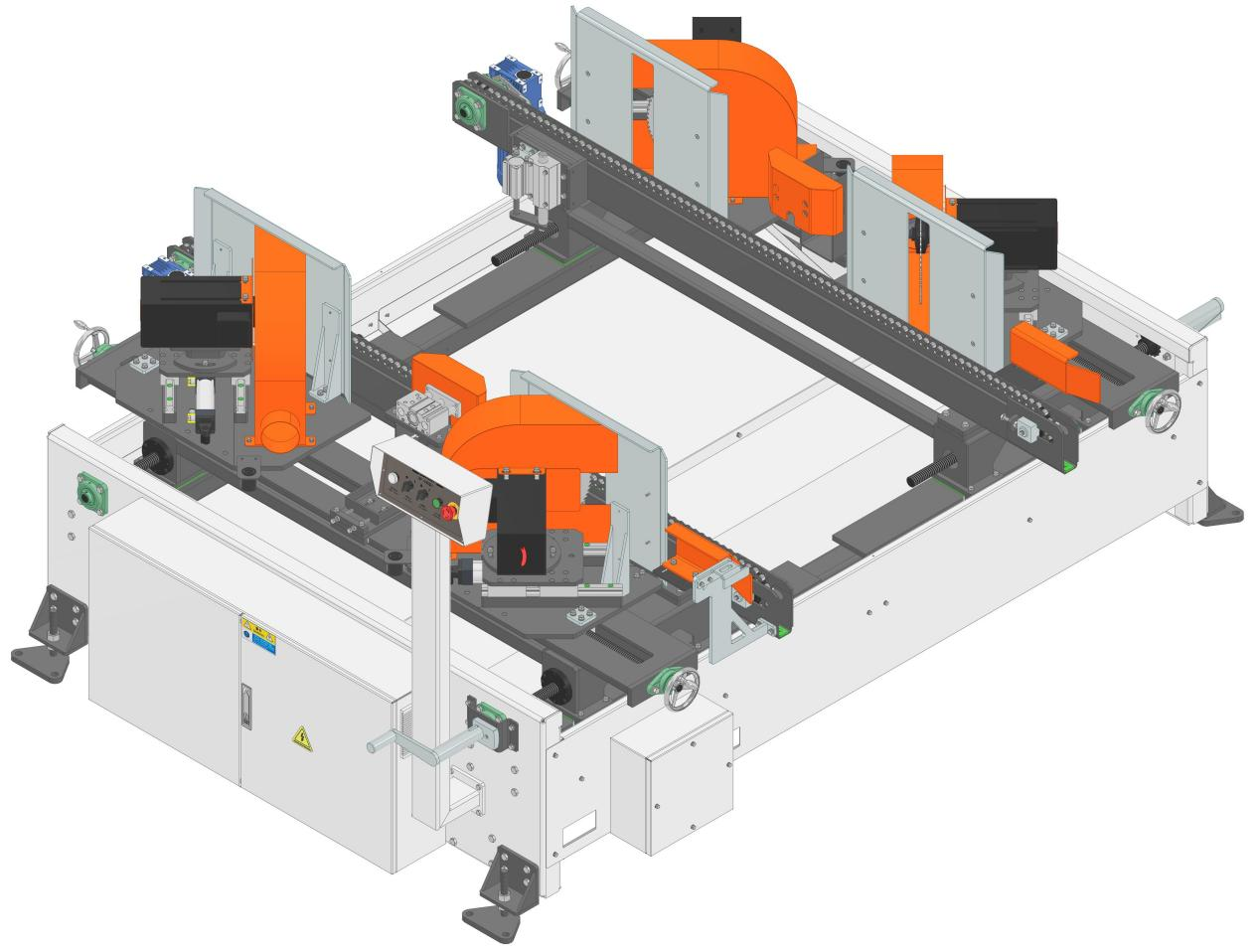

1) Configuración de la estructura mecánica
2) Conexión eléctrica y puesta a tierra: Asegúrese de que la capacidad y el voltaje de la alimentación principal coincidan con los requisitos del equipo.
Cable: cobre ≥ 4 mm² (recomendado). Protección contra sobrecorriente: ~40 A. El equipo debe estar conectado a tierra de forma fiable. Conecte los cables a los bornes; verifique el sentido de giro del motor.
Nota: La conexión eléctrica debe seguir estrictamente el esquema eléctrico proporcionado. La instalación y el mantenimiento del sistema eléctrico deben realizarse únicamente por electricistas cualificados.
3) Conexión de aire comprimido
Asegure un suministro de aire seco y suficiente para un rendimiento óptimo.
Parámetros:
Diámetro interior de la tubería de suministro: ≥ Φ10 mm
Presión de aire: 0,5–0,8 MPa
Consumo: 0,02 m³/min
Nota: Consulte el esquema neumático y las unidades FRL (montadas en ambos lados) para conocer los principios y el funcionamiento de los componentes.
4) Filtro y lubricador de aire
Filtro: Separa agua y polvo. Supervise mediante la copa transparente y drene manualmente.
Lubricador: Niebla de aceite ajustable para la protección neumática.
Regulador: Ajuste la presión a 0,6 MPa. Tire del botón para ajustar y empuje para bloquear.
5) Parada de emergencia (E-Stop)
Acción: Presione el botón rojo con forma de seta para detener inmediatamente. El indicador se iluminará.
Reinicio: Devuelva manualmente el brazo oscilante a su posición; verifique la seguridad antes de reiniciar los dispositivos conectados.
Precaución: Uso exclusivo de emergencia. El uso frecuente reduce la vida útil del botón.

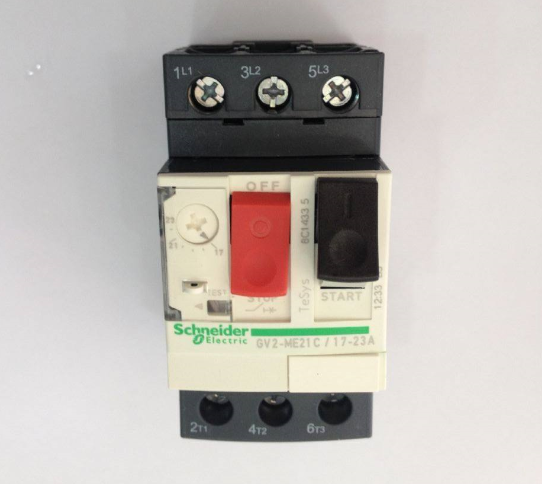

6) Protección del motor
Sobrecarga: Incluye protección automática.
Reinicio: Borre la falla y presione el botón negro del relé térmico de sobrecarga.
